冷軋帶鋼的質(zhì)量問(wèn)題及分析
作者： 來(lái)源： 日期：2017.08.17
大量的冷軋帶鋼是制造平墊圈、波形墊圈的原材料，涉及的鋼種有低碳結(jié)構(gòu)鋼、中碳結(jié)構(gòu)鋼和高碳結(jié)構(gòu)鋼。如Q195、Q215、Q235、35、45、60、65、70鋼，范圍涵蓋了黑退、鍍鋅、光亮、冷硬及深沖、拉拔等多種狀態(tài)。其中黑退帶鋼是指冷軋帶鋼直接加熱到退火溫度，表面顏色由于高溫接觸空氣變黑。光亮帶鋼和黑退最大的區(qū)別在于加熱時(shí)未與空氣接觸，用氮?dú)獾榷栊詺怏w一直保護(hù)，表面顏色保持和冷軋帶鋼一樣，還用于表面鍍鋅、鍍鎳等表面處理，美觀大方。冷硬帶鋼則是指冷軋后直接使用的帶鋼種類。
大量的冷軋帶鋼是制造平墊圈、波形墊圈的原材料，有時(shí)出現(xiàn)冷軋起皮、麻坑、帶鋼尺寸超差、冷軋邊浪、斷帶等質(zhì)量問(wèn)題。分析冷軋帶鋼的質(zhì)量問(wèn)題，對(duì)我們的日常生產(chǎn)大有好處。
一、質(zhì)量問(wèn)題
①冷軋起皮。比較嚴(yán)重的問(wèn)題屬帶鋼起皮，經(jīng)酸洗后，隨著冷軋厚度的降低，出現(xiàn)起皮現(xiàn)象，分析原因?yàn)?，鋼中鉻、鎳等元素含量過(guò)高；鋼水潔凈度不夠。
②表面麻坑。冷軋過(guò)程中，帶鋼表面有時(shí)會(huì)出現(xiàn)麻坑或凹陷，一般是由于鑄坯加熱之后熱軋之前表面氧化鐵皮沒(méi)有去除干凈，熱軋過(guò)程中氧化鐵皮壓入帶鋼表面造成的。
③精度較差。帶鋼精度較差主要表現(xiàn)為寬度控制誤差范圍大和大尺寸帶鋼三點(diǎn)厚度不理想兩方面。
④冷軋邊浪。在單機(jī)架冷軋過(guò)程中，帶鋼出現(xiàn)“邊浪”現(xiàn)象，主要表現(xiàn)為帶鋼邊部不平整，呈現(xiàn)波浪狀起伏，波浪嚴(yán)重的帶鋼甚至出現(xiàn)邊部裂紋，導(dǎo)致軋制過(guò)程中出現(xiàn)斷帶問(wèn)題。
二、分析原因

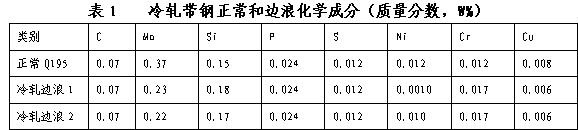

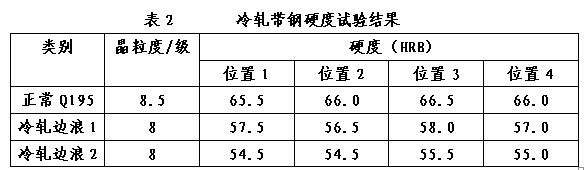

從表1可以清晰地看到，低碳結(jié)構(gòu)鋼如Q195、Q215、Q235材質(zhì)中除了錳含量有較大差異外，其它元素差別不大。錳作為強(qiáng)度貢獻(xiàn)元素，出現(xiàn)冷軋邊浪的帶鋼試樣比正常帶鋼試樣低，錳含量分別低0.14%和0.15%。一般認(rèn)為錳含量越低，帶鋼硬度應(yīng)越低，硬度試驗(yàn)結(jié)果也驗(yàn)證了此觀點(diǎn)，見(jiàn)表2。
金相檢驗(yàn)可以看出，產(chǎn)生冷軋邊浪的帶鋼存在珠光體偏多并沿晶界分布，有可能是退火冷速偏快引起。當(dāng)采取緩冷措施后，冷軋邊浪缺陷仍未消除，由此認(rèn)定錳含量對(duì)帶鋼組織具有重要影響。 總之，錳含量決定冷軋帶鋼質(zhì)量的重要因素，錳含量偏低，在一般現(xiàn)有工藝條件下，容易造成鐵素體、珠光體組織結(jié)構(gòu)不合理，使得冷軋帶鋼在加工過(guò)程中心與邊部伸長(zhǎng)率不同，從而在沖壓或冷擠過(guò)程形成邊浪，嚴(yán)重的還會(huì)出現(xiàn)開(kāi)裂或邊部毛刺等質(zhì)量問(wèn)題。
上一篇：沒(méi)有資料
下一篇： 電爐絲電阻帶常見(jiàn)故障排除
